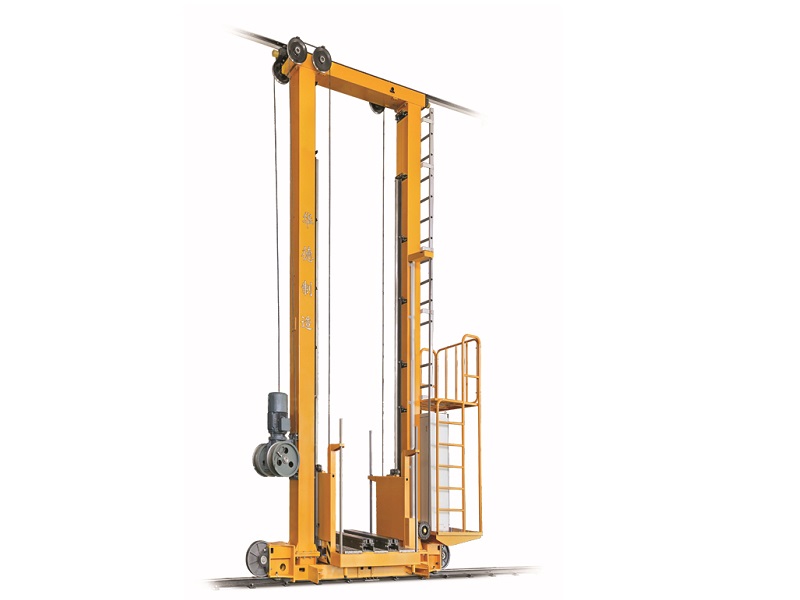

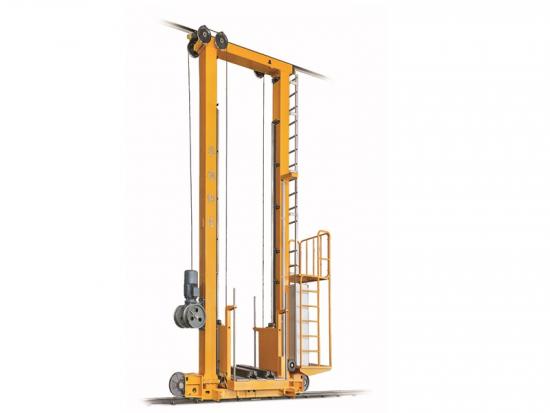

Кран-штабелер и челнок ASRS для хранения и обработки грузов на поддонах на автоматизированном складе

Помимо традиционных автоматизированных систем хранения и поиска, которые обычно делятся на два сектора: с использованием автономных складских систем с краном-штабелером или автономных складских систем с челноком, HUAYIDE предлагает другие решения, обеспечивающие эффективное использование пространства и высокую плотность хранения. Наше новейшее решение для многоуровневой загрузки паллет AS/RS от Stacker Crane & Shuttle разработано для товаров небольшой номенклатуры и больших объёмов на единицу складского хранения.

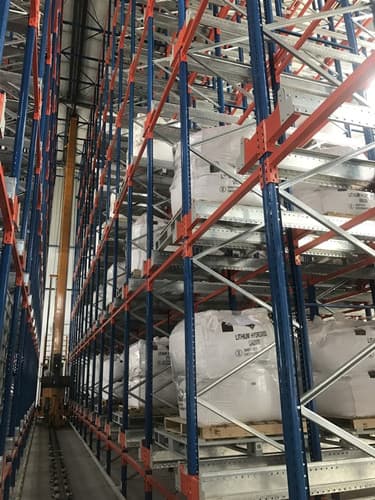

Система особенно подходит для обработки поддонов с глубокими рядами, поступающих и отправляемых при очень высокой плотности хранения, делая хранение и извлечение поддонов ещё более эффективным и экономичным. Система, оснащенная краном-штабелёром и встроенной спутниковой технологией, может быть адаптирована для существующих складов со стальными конструкциями или установлена в стеллажных самонесущих конструкциях.

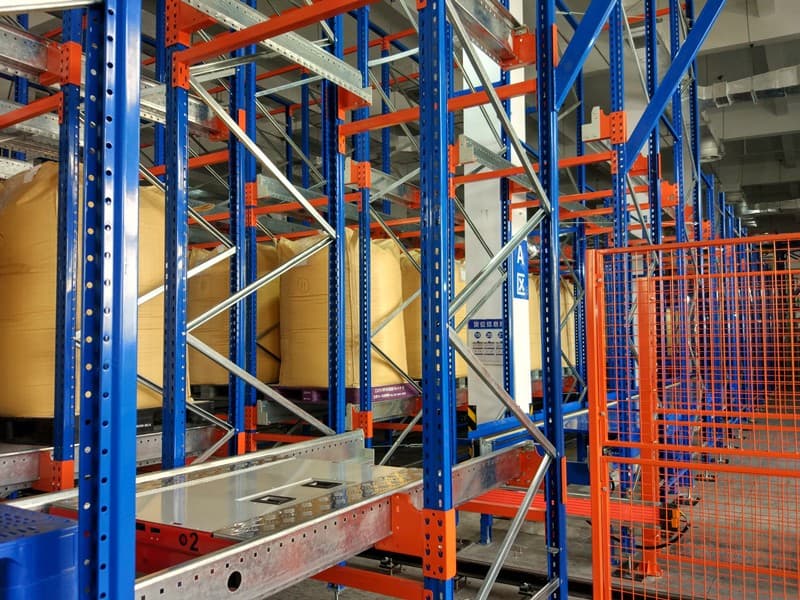

Система состоит из нескольких подвижных компонентов: системы стеллажей с глубокими рядами и рельсами, сателлита (челнока), S/RM, станции подбора и выгрузки, WMS и WCS и т. д.

Как работает кран-штабелер с тележками для поддонов?

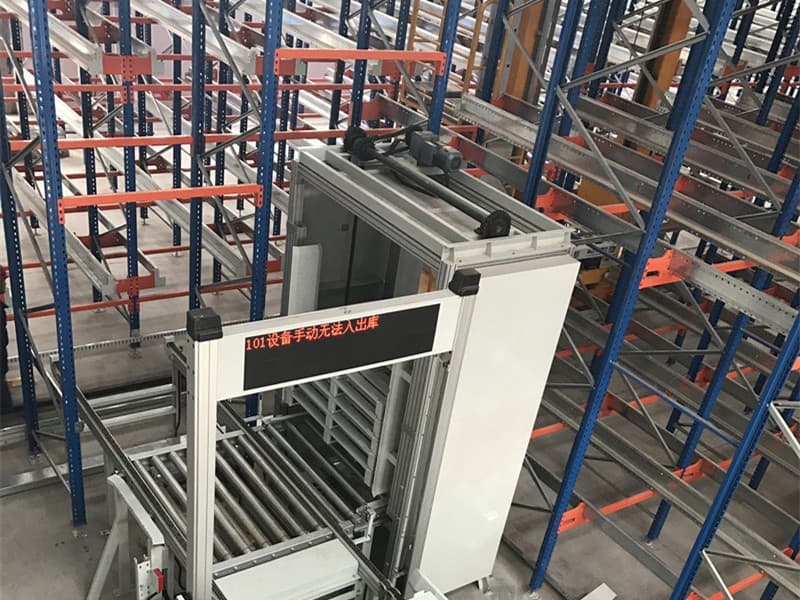

Входящий : Продукция автоматически укладывается на паллеты роботом-паллетайзером в соответствующих производственных цехах. Затем паллета FG транспортируется на соответствующую станцию приема, где кран-штабелер и шаттл AS/RS забирают паллету FG, транспортируют шаттл на назначенный уровень, после чего шаттл перемещается по стеллажным рельсам в назначенное WMS место хранения для выгрузки паллет. Все продукты из одной партии размещаются в одном ряду. После завершения процесса хранения программное обеспечение HUAYIDE WMS отправляет подтверждение через интерфейс в ERP-систему для обновления данных о запасах.

Исходящий : Заказы на экспедицию будут поступать через интерфейс ERP. Оператор выдает/распределяет заказы на основе потребности в материалах, выбирая её на своём ПК.

Все полные поддоны, необходимые в соответствии с экспедиционным заказом, будут доставлены челноком и краном-штабелером на назначенную станцию выгрузки. Оператор заберет поддон с помощью MHE и доставит его на соответствующую платформу.

Шаттл оснащён перезаряжаемой железо-ионной батареей, которая заряжается на специальной зарядной станции. Например, можно использовать несколько шаттлов с одним краном-штабелёром AS/RS. Данное системное решение также доступно для холодильного хранения с температурой до -28 °C.

Особенности системы челночных и штабелирующих кранов:

• Экономия средств: более экономично, чем ASR на основе чистого шаттла, при этом достигая высокой плотности хранения
• Увеличьте плотность хранения и оптимизируйте все доступное пространство для хранения: сократите пространство в проходе крана-штабелера и обеспечьте хранение большого количества поддонов с одинаковым артикулом на каждом уровне с помощью бортовых спутников.
• Полностью автоматизированная работа: снижение риска повреждения продукции и системы
• Круглосуточная работа: допускается внесменное размещение, что позволяет упорядочивать подачу поддонов для загрузки
• Подходит для всех отраслей промышленности, особенно рекомендуется для химической промышленности с небольшим ассортиментом и большими партиями.
• Постоянные рабочие уровни при температурах от -30°C до +55°C
• Управление с помощью WMS: интеллектуальная система позиционирования и контроля запасов обеспечивает исключение ошибок при работе

Приложения:

• Химическая промышленность: товары с небольшим количеством единиц складского учета, но большими объемами на единицу складского учета
• Продукты питания и напитки: товары с небольшим количеством единиц складского учета, но большими объемами на единицу складского учета
• Морозильный склад: сокращение времени работы при низких температурах, повышение эффективности и безопасности работы

Технические характеристики:

• Максимальная грузоподъемность 3000 кг
• Максимальная высота 30 м
• Максимальная скорость движения 40/65 м/мин
• Полностью автоматизированные операции ввода и вывода
• Постоянный контроль запасов
• Работает при температурах до -28°C
