Система перемещения матери и ребенка

HUAYIDE Подъемник для хранения паллет высокой плотности типа «мама-ребенок»

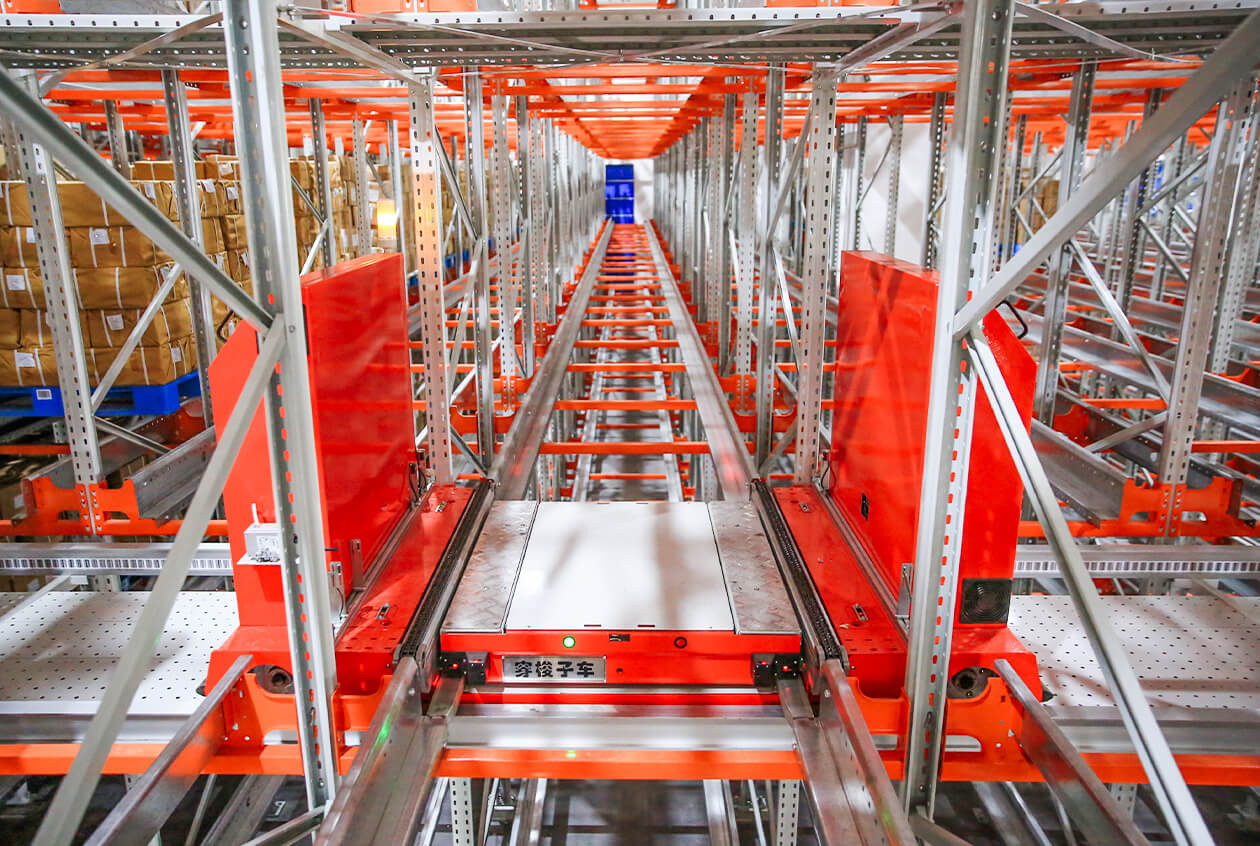

HUAYIDE Mother Child Shuttle Running in Multi-Deep Dense Storage Racking

Система многоярусного плотного хранения HUAYIDE Mother-Child Shuttle + Lifter — это автоматизированное решение для хранения паллет высокой плотности, разработанное на основе многолетнего инженерного опыта компании HUAYIDE в области автоматизированного складского хранения.

Разработанная для преодоления проблем низкой эффективности использования пространства, высокой зависимости от рабочей силы и ограниченной производительности традиционных складов, эта система объединяет стеллажи для глубоких полок, грузовые подъемники и передовую технологию челночных систем типа «мать-ребенок» для достижения полностью автоматизированной, беспилотной и высокоэффективной обработки паллет.

Это проверенное решение, которому доверяют клиенты по всему миру, идеально подходит для хранения больших объемов продукции с небольшим количеством артикулов в пищевой, химической, холодильной, производственной и логистической отраслях, обеспечивая максимальную плотность хранения, повышение операционной эффективности и долгосрочные преимущества в плане затрат.

ЗАПРОСИТЬ ЦЕНУ

Основные технические преимущества и промышленная ценность

По сравнению с традиционными палетными стеллажами и стандартными челночными стеллажами, система многоярусного плотного хранения HUAYIDE Mother Child Shuttle + Lifter Type обеспечивает комплексное улучшение по четырем параметрам: пространство, эффективность, стоимость и интеллектуальность, обладая непревзойденной промышленной ценностью и являясь лучшим выбором для предприятий, строящих интеллектуальные плотные склады с использованием профессиональных решений HUAYIDE.

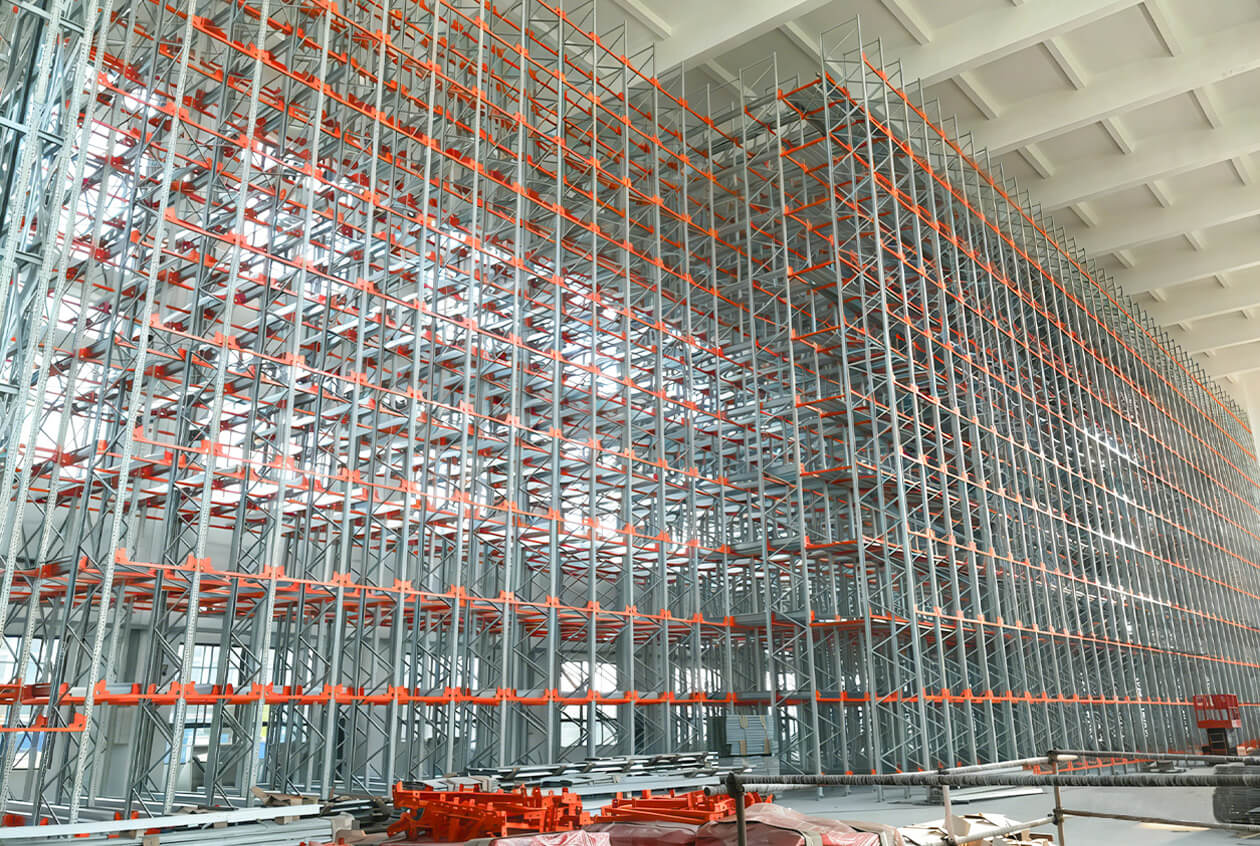

HUAYIDE Mother Child Shuttle Complete Multi-Deep Dense Storage Racking

Максимальное использование складских площадей и снижение затрат на землю.

Устранение неиспользуемого пространства для погрузчиков: в отличие от традиционных складов, где большие площади отведены под проходы и зоны разворота для погрузчиков, эта система плотного хранения исключает все специальные каналы для погрузчиков, оставляя только узкие выделенные направляющие для погрузчиков-манипуляторов, чтобы сократить неиспользуемое вспомогательное пространство.

Значительно повышает эффективность хранения: в сочетании с многоуровневой конструкцией стеллажей глубокой плотности, она улучшает использование пространства на 50-80% по сравнению со стандартными паллетными стеллажами, удваивая или даже многократно увеличивая вместимость склада на той же площади.

Значительное сокращение складских расходов: повышение эффективности использования пространства напрямую снижает затраты на аренду и строительство складских помещений, что делает его идеальным решением для регионов и предприятий с ограниченными земельными ресурсами и высокими эксплуатационными расходами на складирование.

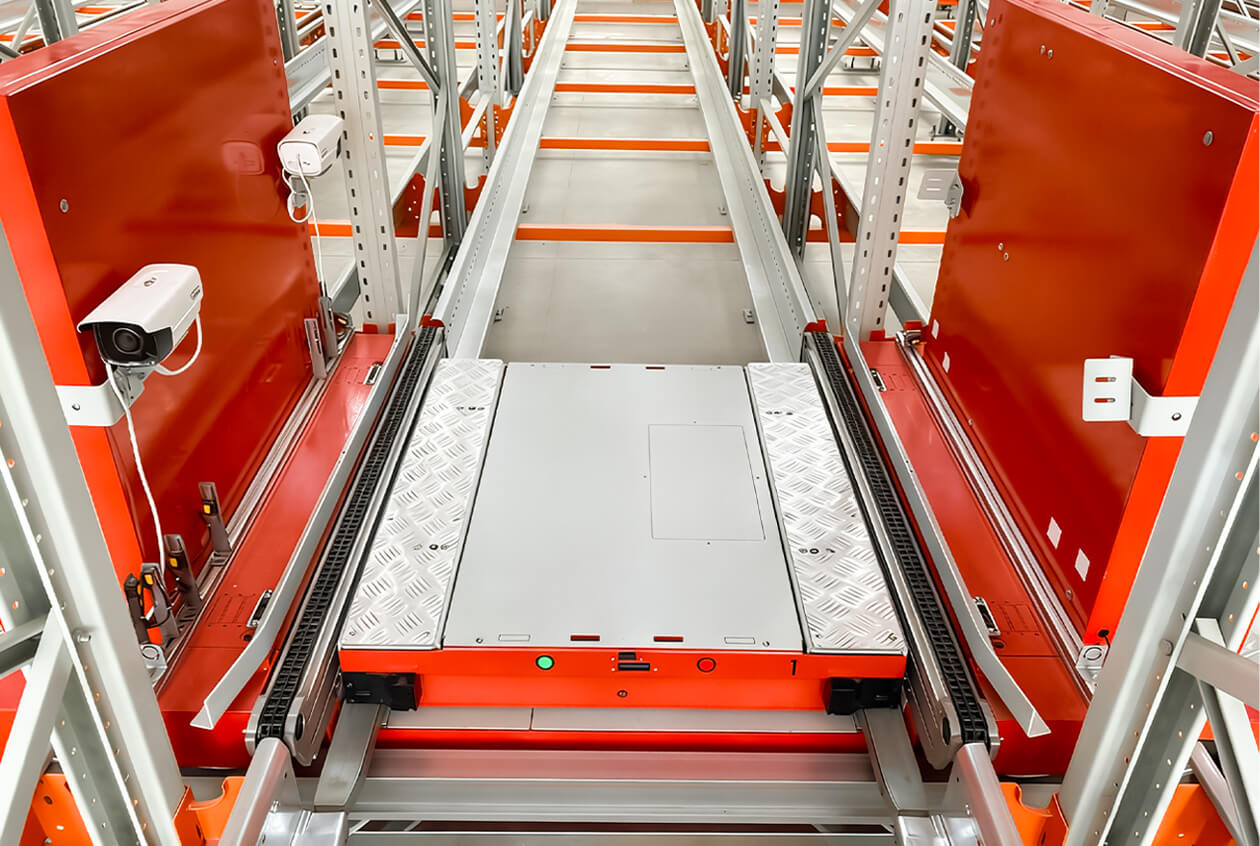

HUAYIDE Mother Child Shuttle Running on Racking Narrow Rails

Полностью автоматизированное беспилотное производство и значительное повышение эффективности.

Круглосуточная автоматизированная работа без участия персонала: вся система поддерживает непрерывную автоматическую работу в течение всего дня без необходимости ручного контроля на месте, обеспечивая беспилотное управление всеми процессами складирования и сокращая затраты на ручной труд.

Параллельная совместная высокоэффективная работа: погрузчики-«мать и ребенок» работают параллельно и эффективно взаимодействуют; один погрузчик-«мать» может соединять несколько погрузчиков-«детей» на одном этаже, что исключает время ожидания одного оборудования. Скоординированный режим работы повышает общую эффективность в 3-5 раз по сравнению с традиционной работой погрузчиков.

Гибкое планирование движения между этажами и проходами: преодолевает ограничения традиционных челночных систем, которые не могут переключаться между этажами или двигаться в нескольких направлениях, поддерживая свободное планирование движения между этажами и проходами, идеально адаптируясь к быстрому притоку и оттоку больших объемов товаров.

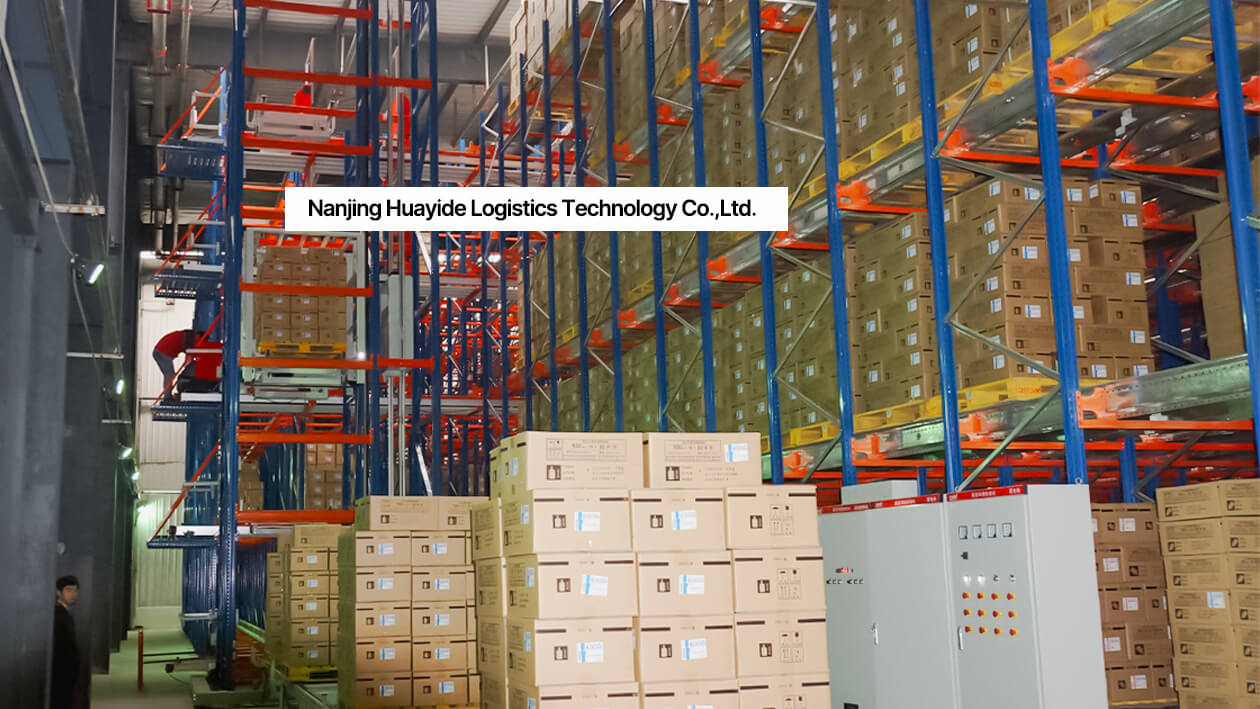

Pallet Storage with HUAYIDE Mother Child Shuttle & Cargo Lifter

Высокая адаптивность к различным сценариям использования и низкие требования к складской инфраструктуре.

Низкая потребность в реконструкции складских помещений: отличается высокой совместимостью с существующими условиями складских зданий, включая планировку, высоту потолков и несущую способность грунта, что позволяет использовать их напрямую без масштабной реконструкции склада, экономя время и средства на ремонт.

Широкая совместимость со стандартными грузами: идеально подходит для хранения стандартных паллетных грузов, с гибко регулируемыми уровнями стеллажей и глубиной проходов, что позволяет адаптировать систему к складам различной высоты и площади пола.

Двойное применение: Идеально подходит как для проектов по созданию новых автоматизированных складов, так и для проектов по модернизации и переоборудованию существующих складов, удовлетворяя разнообразные потребности в строительстве и реконструкции складских помещений.

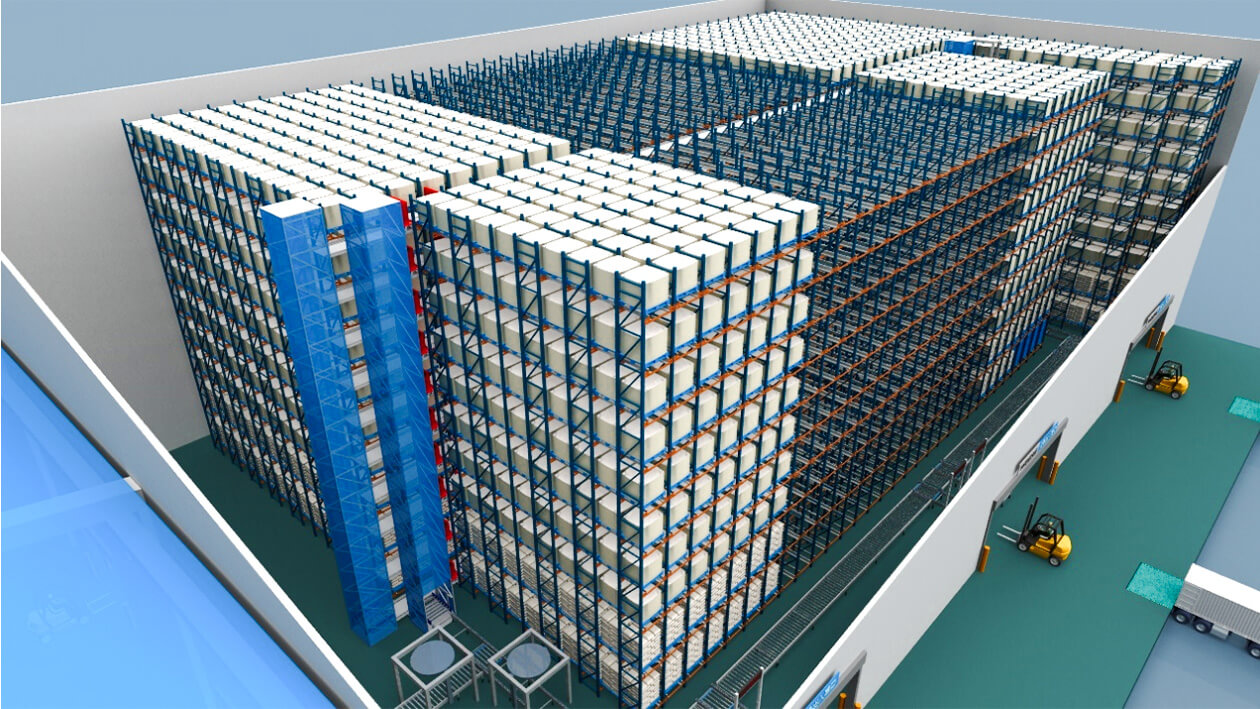

Full Automated Pallet Warehouse 3D Layout HUAYIDE Mother Child Shuttle System

Гибкие режимы работы для удовлетворения индивидуальных потребностей складского хозяйства.

Двухъядерные режимы хранения: поддерживаются два стандартных эффективных режима — FIFO (первым поступил — первым выдан) и FILO (первым поступил — последним выдан), переключаемые в зависимости от фактических характеристик груза и логики входящих и исходящих поставок со склада.

Многосценарная совместная работа: челночные терминалы могут работать вместе на одном этаже или осуществлять межэтажную работу с помощью специализированных грузовых подъемников, адаптируясь к различным индивидуальным требованиям складских процессов.

Гарантия непрерывной работы: Материнский челнок поддерживает онлайн-зарядку дочерних челноков во время ежедневной работы, что исключает простои для отдельной зарядки и обеспечивает стабильное и бесперебойное выполнение складских задач.

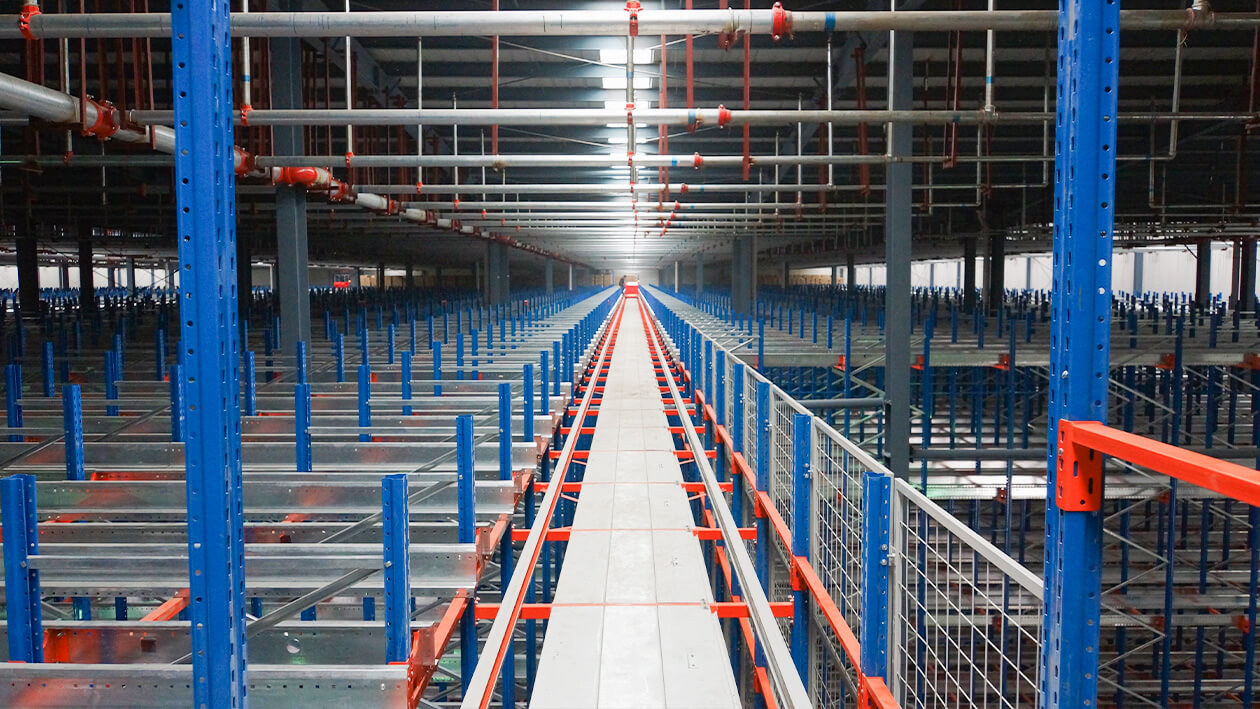

Mother Shuttle Rail Hollow Floor HUAYIDE Automated Storage System

Стабильная и надежная работа с низкими затратами на техническое обслуживание.

Высококачественные основные компоненты: Изготовлено с использованием комплектующих ведущих международных брендов и износостойких, долговечных материалов, что закладывает прочную основу для длительной и стабильной работы оборудования и увеличивает общий срок его службы.

Комплексная защита от сбоев и неисправностей: оснащен полным комплексом систем обнаружения неисправностей и раннего предупреждения о них, что позволяет эффективно снизить частоту отказов оборудования до крайне низкого уровня и обеспечить стабильную и непрерывную работу склада.

Удобное обслуживание и высокая окупаемость инвестиций: направляющие для челночных контейнеров оснащены специальными инспекционными панелями, а под направляющими укладывается пустотелый пол для облегчения ежедневного обслуживания, что снижает затраты на эксплуатацию и техническое обслуживание в будущем; долгосрочная окупаемость инвестиций значительно выше, чем у традиционного складского оборудования.

Основные аппаратные компоненты

Система многоуровневого плотного хранения HUAYIDE Mother Child Shuttle + Lifter Type состоит из четырех основных модулей: стеллажей глубокой плотности HUAYIDE, специализированного грузового подъемника, основного и дополнительного модулей, которые в сочетании с запатентованной интеллектуальной системой электронного управления HUAYIDE и программным обеспечением для управления складом образуют замкнутую автоматизированную систему работы.

Глубокие стеллажи HUAYIDE

Индивидуальный подход и высокое качество: Изделия разрабатываются и производятся компанией HUAYIDE по индивидуальному заказу с соблюдением строгих стандартов качества на всех этапах производства на нашей специализированной производственной базе.

Оптимизация пространства высокой плотности: оснащено специальными узкими проходами и прецизионными направляющими для беспрепятственного перемещения детей, полностью исключая традиционные проходы для погрузчиков и максимально увеличивая компактное хранение за счет многоуровневой, многоярусной и плотной планировки.

Высокая грузоподъемность: Прочная, усиленная конструкция, рассчитанная на интенсивное использование, идеально подходит для хранения паллет с большими нагрузками на автоматизированных складах.

Читать далее

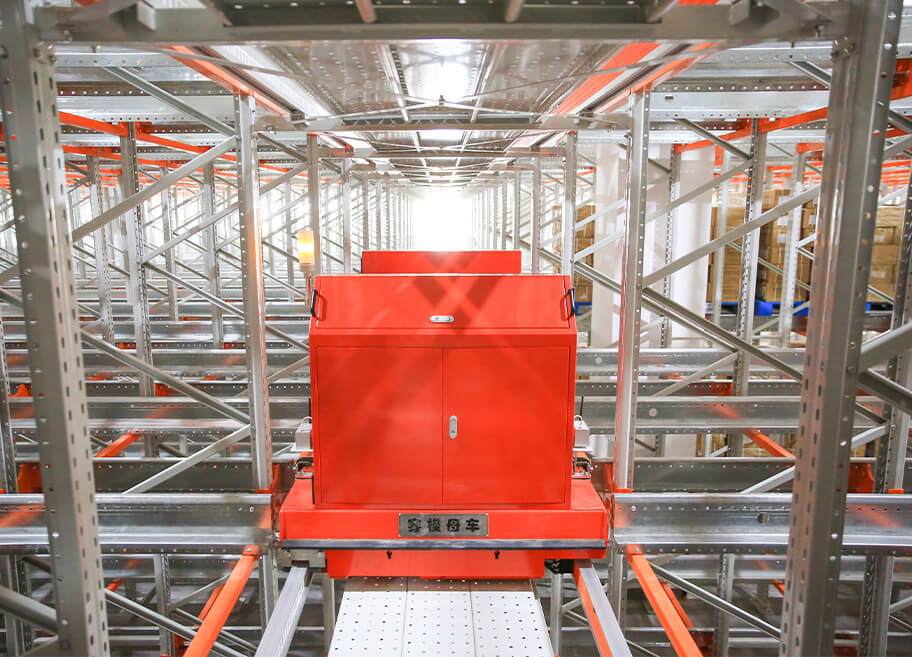

Материнский шаттл

Работа в главном проходе: перемещается по направляющим главного прохода склада, в основном для перемещения грузов между проходами и соединения вспомогательных челноков, а также может самостоятельно транспортировать паллеты.

Стабильное электропитание: используется система электропитания с помощью тележечного кабеля, обеспечивающая стабильную работу и длительный срок службы.

Эффективное взаимодействие: одновременная работа с несколькими дочерними челночными системами для повышения общей эффективности планирования работы склада.

Читать далее

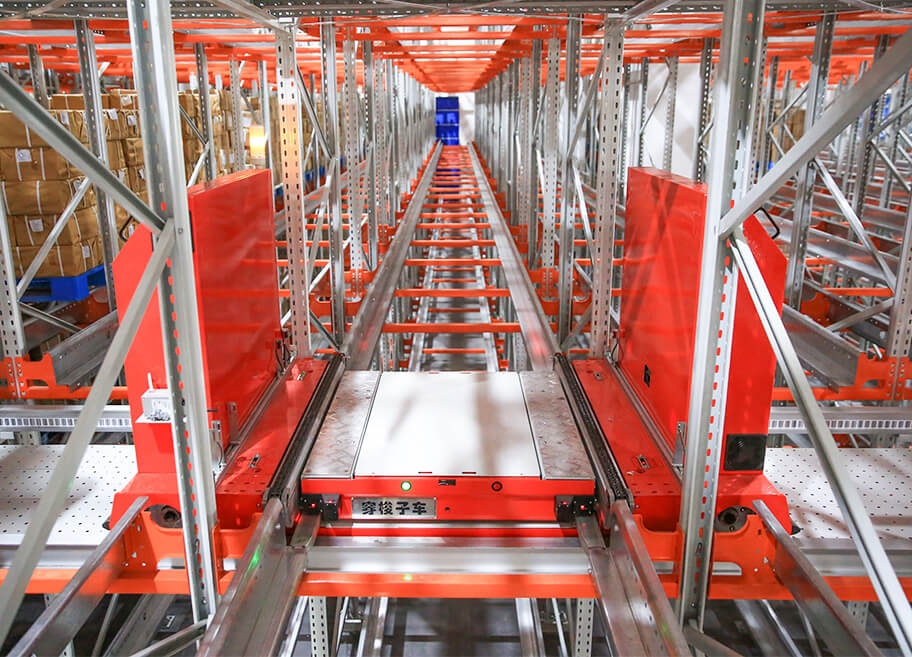

Детский шаттл

Работа на рельсовых ответвлениях: перемещение по рельсам внутри стеллажных проходов, с упором на отлаженные операции с паллетами, включая хранение, извлечение, сортировку и подсчет запасов.

Двойной режим питания: использует суперконденсатор в качестве источника питания + резервный источник питания — перезаряжаемый литий-ионный аккумулятор 24 В, оснащен функцией автоматической зарядки.

Круглосуточная непрерывная работа: автоматически отправляет запросы на зарядку на главный компьютер, когда уровень заряда ниже порогового значения, гарантируя бесперебойную работу в течение всего дня.

Читать далее

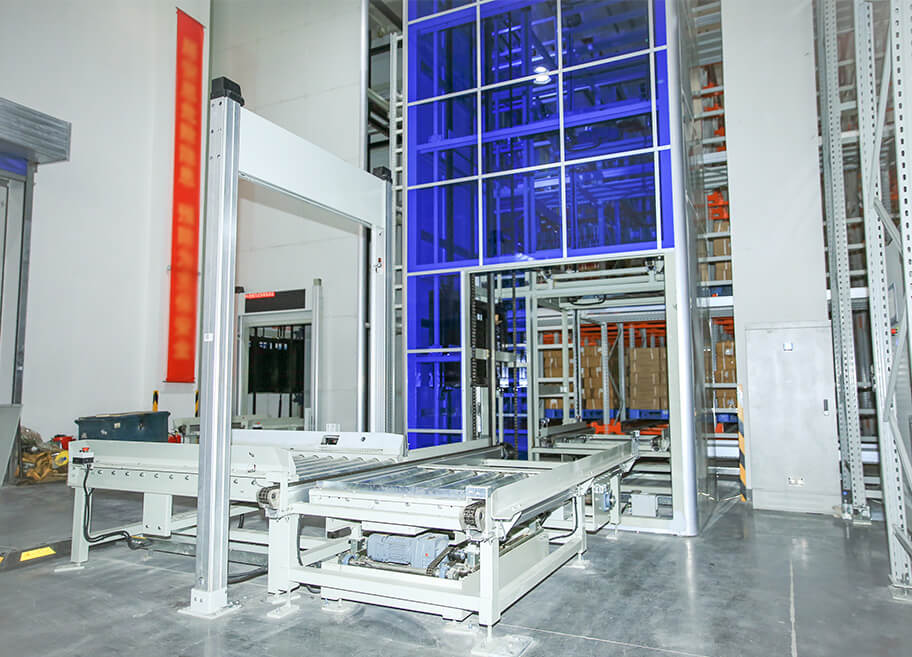

Специализированная система подъема грузов

Вертикальная транспортировка по всем этажам: осуществляется через все складские этажи, обеспечивая вертикальную доставку материнских и дочерних контейнеров, а также паллет.

Гибкий график: Возможна транспортировка поддонов отдельно на обозначенные этажи для доступа к челночному транспортному средству, или синхронная транспортировка всего блока «мать-ребенок» для работы на разных уровнях.

Стабильная и высокопроизводительная: обеспечивает бесперебойную работу и высокую грузоподъемность, идеально соответствуя требованиям вертикальной транспортировки в многоуровневых автоматизированных складах.

Читать далее

Стандартизированный операционный процесс и принципы

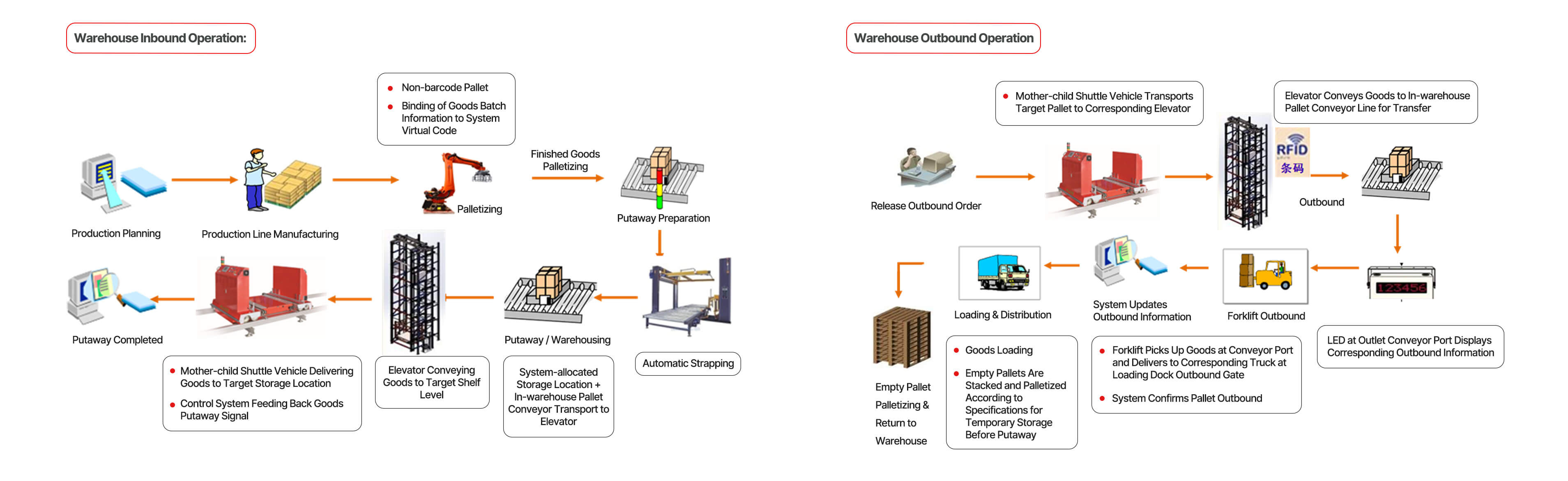

HUAYIDE Mother Child Shuttle Inbound & Outbound Operation Flow Diagram

Интеллектуальное управление системой
Вся система централизованно управляется интеллектуальной системой контроля для обеспечения стабильной и эффективной работы.
Координация перемещения матери и ребенка
Материнский челнок перемещает дочерние челноки по главному проходу. В целевом месте дочерний челнок отсоединяется и самостоятельно выполняет задачи по хранению и извлечению внутри стеллажа.
Параллельная многозадачная работа
Основной челнок работает непрерывно, без задержек, что позволяет выполнять множество задач одновременно и значительно повышает эффективность.
Перекрестное покрытие складских операций
Грузовые подъемники обеспечивают вертикальную перегрузку челноков и поддонов, гарантируя бесперебойную работу на разных уровнях и полный доступ к складским помещениям.
Гибкое и полностью автоматизированное управление
Система заменяет ручные вилочные погрузчики и поддерживает режимы FIFO и FILO, адаптируясь к различным стратегиям хранения.

Основные материалы и конфигурация ключевых компонентов оборудования

Вся система HUAYIDE выполнена в соответствии с высокотехнологичными промышленными стандартами, с использованием основных компонентов от всемирно известных брендов и сборкой в соответствии со строгими стандартами качества HUAYIDE, что обеспечивает долговременную стабильную работу и низкий уровень отказов. Основные технические характеристики оборудования HUAYIDE для перевозки младенцев и дочерей следующие:

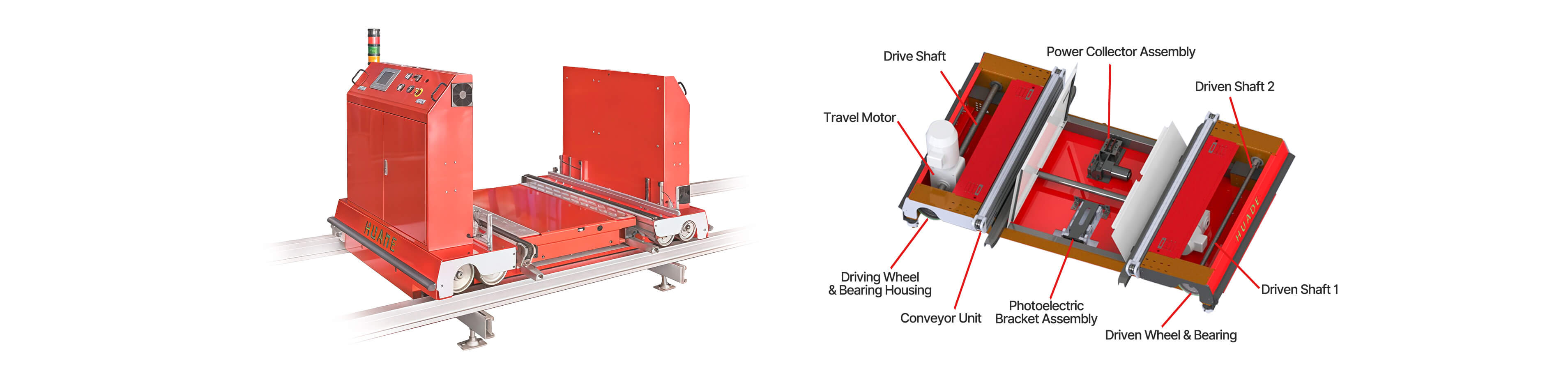

HUAYIDE Mother Child Shuttle Structure Diagram

Детский челночный корпус
Изготовленная из утолщенной стальной пластины Q235 с автомобильным термообработкой, подъемная крышка имеет противоскользящее покрытие с рисунком, оснащена 8 полиуретановыми роликами и 4 направляющими колесами для плавной и бесшумной работы.
Энергетическая система
Детский шаттл использует суперконденсаторный привод + резервный источник питания от перезаряжаемой литиевой батареи 24 В; подъемный двигатель бесщеточный, двигатель для ходьбы щеточный. Материнский шаттл использует специальный кабельный источник питания, с H-образными алюминиевыми направляющими и встроенными тросами для повышения безопасности и долговечности.
Основные элементы управления электроникой и датчики
В контроллере используется серия SIEMENS; в качестве датчиков применяются немецкие фотоэлектрические датчики Pepperl+Fuchs и лазерные дальномеры с промышленной точностью позиционирования, исключающей ошибки позиционирования. Мотор-редукторы для конвейерного оборудования — марки SEW/Lenze; система управления ПЛК — SIEMENS S7-1500 с полевой шиной Profinet для стабильной связи и быстрого отклика.
Конфигурация безопасности
Полный комплект систем обнаружения и контроля безопасности, включая лазерные дальномеры для измерения расстояния между поддонами, датчики точного позиционирования, датчики расстояния подъема, датчики обнаружения посторонних предметов на рельсах и датчики предотвращения столкновений, обеспечивает всестороннюю безопасность эксплуатации и предотвращает тряску груза, его смещение и столкновение оборудования.

Применимые сценарии

Система многоярусного плотного хранения HUAYIDE Mother Child Shuttle + Lifter Type специально разработана компанией HUAYIDE для стандартного паллетного хранения с небольшим количеством категорий товаров и большим объемом партий. Благодаря проверенной на практике технологии и стабильной работе, система HUAYIDE широко используется в следующих отраслях и сценариях по всему миру:

Пищевая промышленность и производство напитков
Стандартизированные товары, реализуемые в больших объемах, такие как напитки в бутылках, консервы, зерно и растительное масло, а также молочные продукты, подходят как для складов с комнатной температурой, так и для складов с низкотемпературной холодовой цепью.
Химическая промышленность
Тяжелые паллетные грузы, включая химическое сырье, пластиковые частицы и химикаты в мешках, отвечающие требованиям хранения с высокой плотностью и стандартизированным стандартам.
Производственная промышленность
Складирование заводского сырья, комплектующих, полуфабрикатов и готовой продукции, а также организация логистических центров, поддерживающих производственную линию, для обеспечения быстрой поставки материалов.
Склады сторонних логистических компаний (3PL)
Хранение больших объемов товаров на складе, повышение эффективности использования складских помещений и увеличение операционной прибыли.

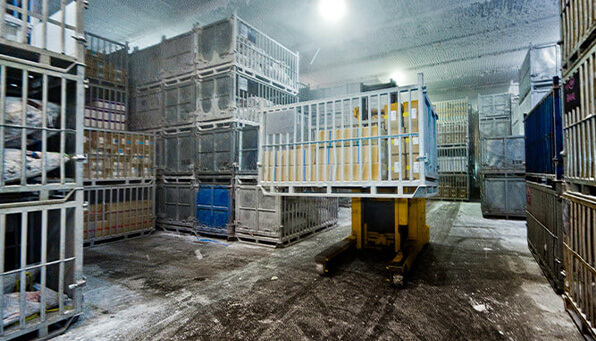

Складирование с соблюдением холодовой цепи
Плотное хранение на поддонах в условиях низких температур позволяет сократить неиспользуемое пространство в холодильных камерах и снизить энергопотребление холодильных установок.

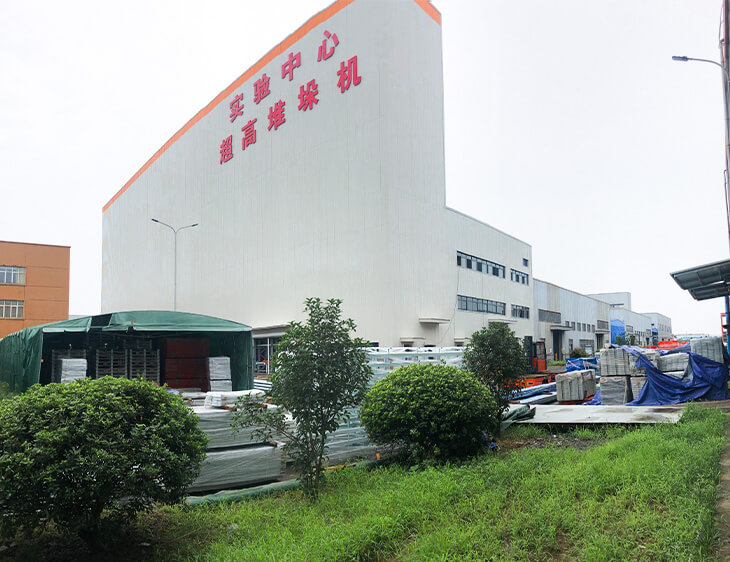

Сила бренда и техническая поддержка

Компания HUAYIDE, являясь ключевым поставщиком решений для многоуровневого хранения вещей типа «материнский ребенок» с использованием подъемных механизмов и подъемников, располагает комплексной системой исследований и разработок, испытаний, производства и реализации проектов, а также лидирующими в отрасли техническими возможностями и опытом работы над проектами. Мы предоставляем полный спектр услуг: от проектирования решений, производства оборудования, монтажа и ввода в эксплуатацию до последующей эксплуатации и технического обслуживания.
