Система AS/RS для поддонов «Мать и дитя» (многоуровневая, многоглубинная)

Помимо складских решений, обеспечивающих прямой доступ к каждому поддону (как показано в нашем разделе «ASRS для единичных грузов»), многоярусные системы хранения поддонов представляют собой еще одну важную группу решений, используемых в складских условиях с высокой пропускной способностью для продукции с относительно высоким уровнем запасов, но ограниченным количеством единиц складского хранения.

В эту группу входят решения со стеллажами Drive-In/Drive-Thru, стеллажами Gravity Flow, стеллажами Radio Shuttle, мобильными стеллажами и многоярусными паллетными системами хранения (ASRS).

Системы ASRS с несколькими глубокими паллетами представляют собой полностью автоматизированные решения для хранения паллет для складов с низкими потолками, небольшим количеством уникальных товаров и высокими требованиями к пропускной способности. Эти челночные системы ASRS охватывают следующие категории:

Система «Мать и ребенок» (спутниковая)

Четырехсторонняя челночная система

S/RM + Система челнока

Система радиопередачи — полуавтоматическое решение

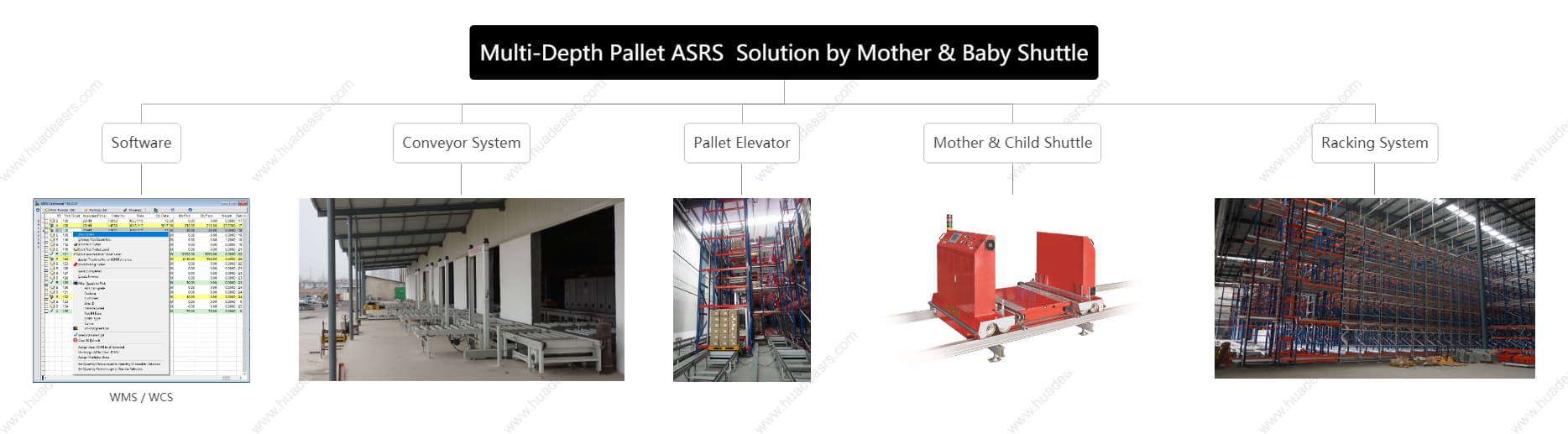

Система ASRS для матери и ребенка компании HUAYIDE состоит из стеллажей для поддонов высокой плотности, материнского челнока (сателлита), работающего от шины, платы челнока для младенцев на материнском челноке, подъемника поддонов, буферных конвейеров и т. д.

Как это работает?

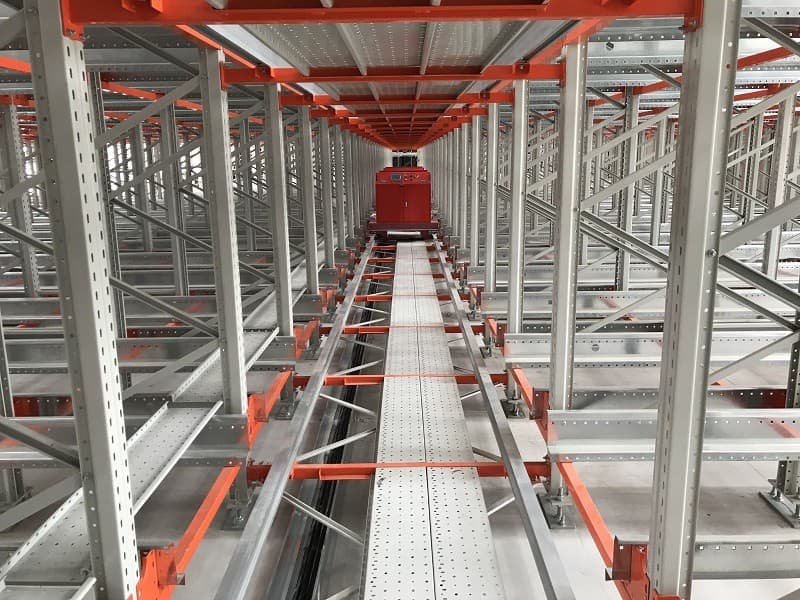

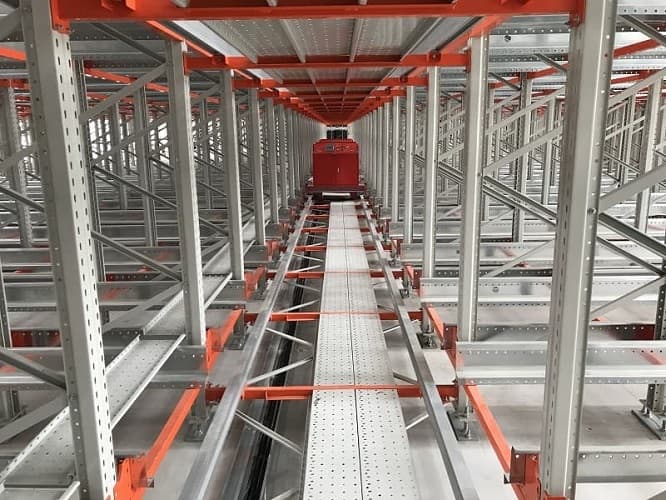

Стеллажные системы на предлагаемой территории разделены на несколько стеллажных модулей. Каждый стеллажный модуль имеет несколько уровней и имеет главный проход с несколькими полосами, расположенными по обеим сторонам прохода, для хранения поддонов.

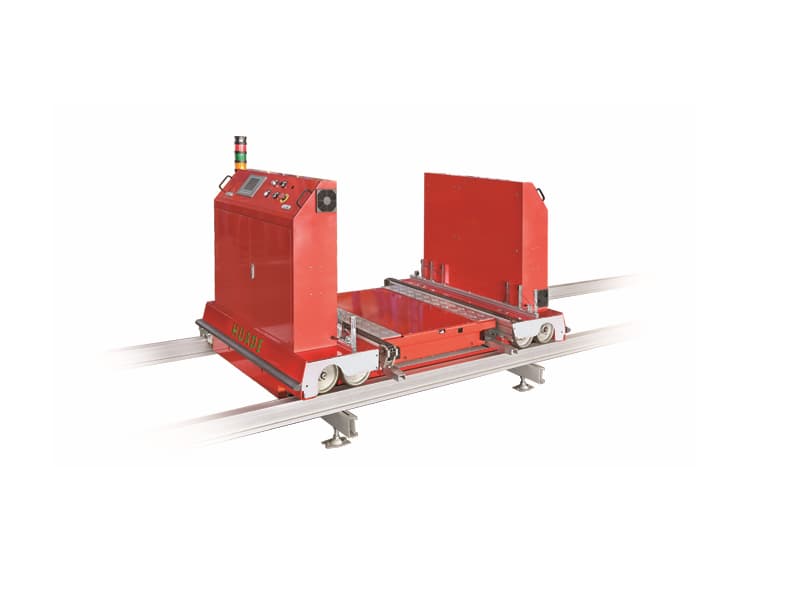

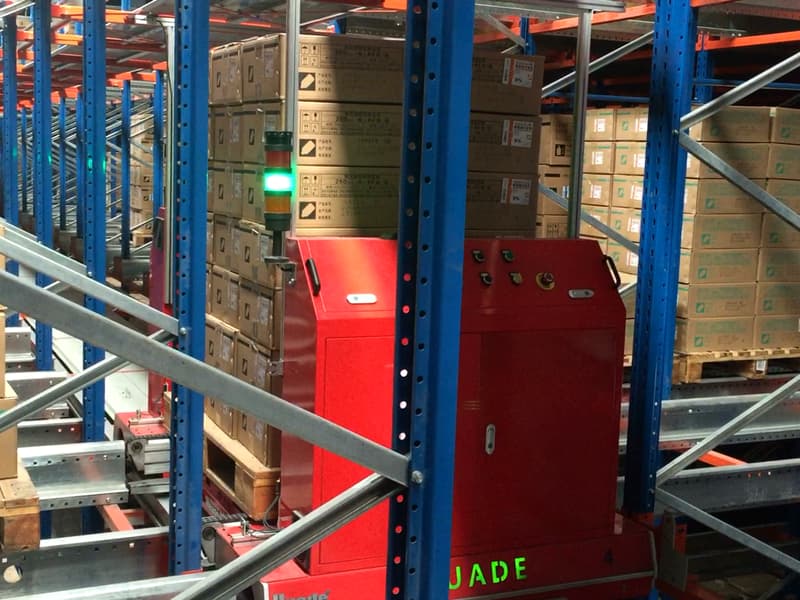

Материнский шаттл (спутник/носитель) движется вдоль прохода и питается от шины на каждом уровне, его бортовой детский шаттл (спутник) управляется материнским шаттлом через WIFI, который перемещается по полосам для автоматического размещения и извлечения поддонов.

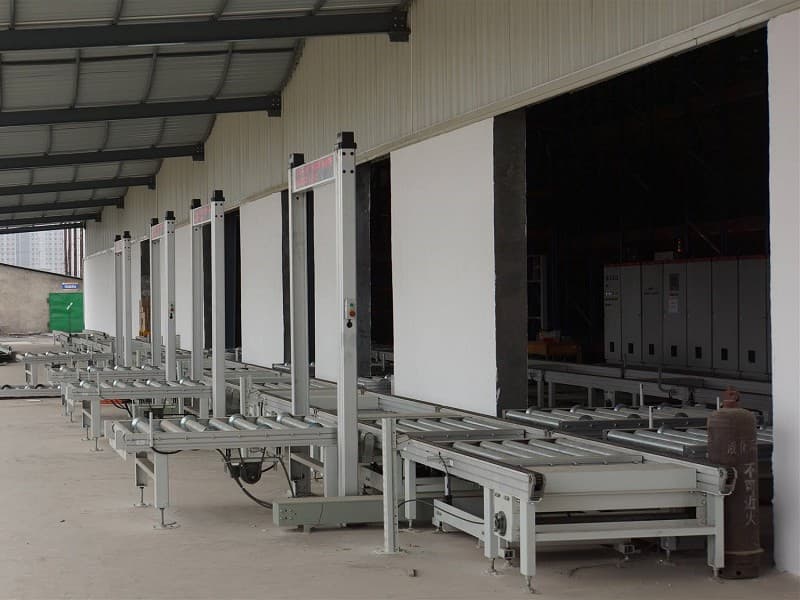

Система должна быть интегрирована с вертикальным подъёмником для перемещения поддона на заданный уровень хранения. Как только поддон достигает заданного уровня, он перемещается на буферный конвейер и ожидает, пока его не заберёт шаттл «Мать и ребёнок». Затем шаттл «Мать и ребёнок» забирает груз и помещает его в шаттл «Мать», чтобы снова переместиться по проходу к следующему месту. Извлечение грузов также происходит аналогичным образом.

Движением материнского челнока автоматически управляет программное обеспечение во встроенном программируемом логическом контроллере (ПЛК), который взаимодействует с главным контроллером.

Управление шаттлом HUAYIDE Mother&Baby также может осуществляться вручную с помощью сенсорного экрана человеко-машинного интерфейса (HMI), который позволяет оператору проверять текущее состояние шаттла, изменять параметры и т. д.

Системы «Мать и дитя» могут использоваться в широком диапазоне температур: от -30°C (хранение замороженных продуктов) до 50°C. Модульная конструкция системы HUAYIDE открывает совершенно новые возможности автоматизации на существующих складах.

Факты:

• Максимальная емкость хранилища до 80%-90%
• Эффективное устранение ошибок с помощью системы управления складом
• Возможность расширения по мере увеличения пропускной способности без изменения первоначальной компоновки.
• Идеальное решение для производственных предприятий, особенно в сфере быстро реализуемых потребительских товаров, продуктов питания, напитков и холодильной промышленности.

Технические характеристики:
